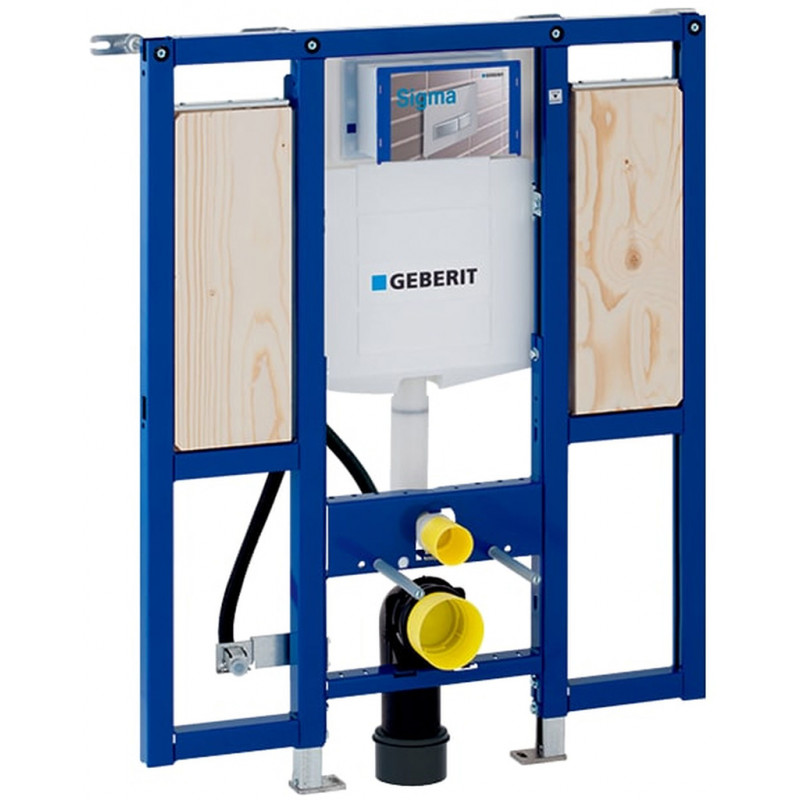

Bâti-support Geberit Duofix pour WC suspendu, 112 cm, 111.375.00.5

Description

Utilisation
• Pour la construction en cloison seche
• Pour montage dans parois en applique a hauteur de local ou partielle
• Pour montage sur parois d'installation a hauteur du local
• Pour le montage dans des parois Geberit Duofix a hauteur de la piece ou partielle pour paroi en applique
• Pour construction adaptée aux personnes a mobilité réduite
• Pour WC suspendus avec dimensions de raccordement selon EN 33:2011
• Pour WC suspendus rallongé jusqu'a 70 cm
• Pour la fixation de barres de relevage
• Pour rinçage simple touche, double touche ou interrompable
• Pour hauteur de chape de 0–20 cm

Caractéristiques
• Cadre préparé pour supports des cuvettes de WC avec petite surface d'appui

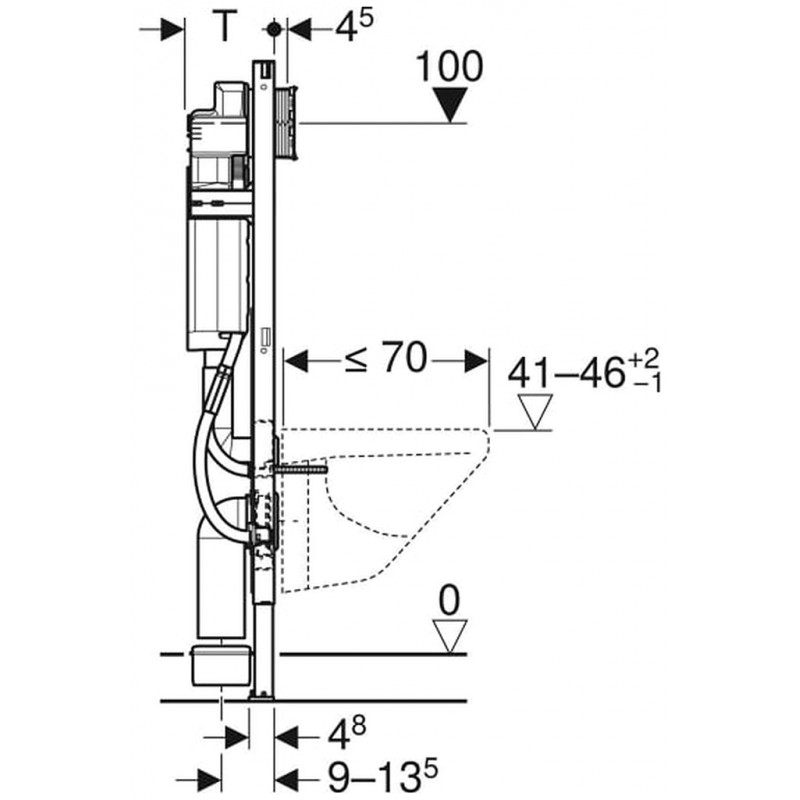

• Hauteur de montage du WC réglable dans la phase du gros-ouvre, 41–46 cm
• Pieds supports galvanisés
• Pieds supports réglables 0–20 cm
• Pieds supports antidérapants
• Plaques de pied orientables
• Profondeur des plaques de pied adaptée a un montage dans profilés en U UW 50 et UW 75 et rails pour systeme Geberit Duofix
• Coude de raccordement pour différentes positions en profondeur, a monter sans outils, plage de réglage 45 mm
• Fixation du coude de raccordement avec isolation phonique
• Réservoir a encastrer avec déclenchement frontal
• Réservoir a encastrer isolé contre la condensation
• Post-rinçage immédiat possible avec réglage d'usine
• Travaux de montage et d'entretien sur les réservoirs a encastrer sans outils
Alimentation a l’arriere ou par le haut au centre
• Boîtier de réservation pour trappe de visite, protege de l'humidité et de la poussiere
• Boîtier de réservation pour trappe de visite pouvant etre sectionné
• Plaque de montage en bois de placage, collage résistant a l'eau
• Classe de matériaux de construction B2 selon DIN 4102-1 ou classe D-s2, d0 selon EN 13501-3
• Emission de formaldéhyde, classe A selon EN 1084, ou classe E 1 selon EN 13936
• Avec fourreau destiné a la conduite d’alimentation pour raccordement des WC lavants Geberit AquaClean
• Fixation pour le raccordement électrique
• Compatible avec boîtier Power & Connect

Caractéristiques techniques

• Pression dynamique 0.1-10 bar
• Température maximale de l'eau 25 °C
• Volume de chasse, réglage d'usine 6 et 3 l
• Grand volume de chasse, plage de réglage 4 / 4.5 / 6 / 7.5 l
• Petit volume de chasse, plage de réglage 2-4 l
• Débit calculé 0.11 l/s
• Pression dynamique minimale pour débit calculé 0.5 bar

Contenu de la livraison
• Alimentation R 1/2", compatible MF, avec robinet équerre et volant intégrés

• Boîtier de réservation pour trappe de visite
• 2 bouchons de protection
• 4 fixations murales
• Kit de raccordement pour WC, o 90 mm
• Coude de raccordement 90° en PE-HD, o 90 mm
• Manchon de transition en PE-HD, o 90 / 110 mm
• 2 tiges filetées M12
• Boîte d'encastrement pour trou de percement o 68 mm, pour le raccordement électrique
• Matériel de fixation

Les images peuvent différer du produit/article original.
