Grundfos SCALA1 Systeme 3-45 1x230V 92947788

Description

Systeme SCALA1 3-45
Le systeme SCALA1 est un systeme destiné au renforcement de la pression de l'eau et en meme temps a la gestion de l'eau de pluie et a sa distribution. Le systeme SCALA1 convient a un usage domestique pour la récupération des eaux de pluie et les applications d'eaux grises.

Le systeme se compose des parties suivantes :
. Pompe auto-amorçante SCALA1. vanne a trois voies (prete pour pompe d'alimentation en option) . réservoirs de stockage d’eau conformes a la norme EN 1717. vis de support et de montage. Tuyau flexible. interrupteur a flotteur avec 20 m de câble

Le systeme SCALA1 préfere l’utilisation de l’eau de pluie a l’eau du réseau. Le systeme comprend une source d'eau de secours provenant du réseau d'approvisionnement en eau, qui est automatiquement activée en fonction du niveau d'eau dans le réservoir. Le raccordement entre le réservoir d'eau de ville intégré et le tuyau d'aspiration du réservoir de récupération des eaux de pluie est fermé par une vanne a trois voies intégrée.

Il est possible d'annuler le réglage automatique et, si nécessaire, de forcer l'alimentation en eau du réseau d'eau.

L'installation du systeme SCALA1 est conforme a la norme EN1717. Il garantit que l'eau du réseau n'entre pas en contact avec l'eau du réservoir de récupération des eaux de pluie, évitant ainsi une pollution par reflux dans le réseau d'eau.

Le systeme SCALA1 est également équipé d'une alarme de trop-plein interne qui arrete la pompe en cas de fuite d'eau douce dans le systeme d'égouts connecté.

Le systeme SCALA1 peut etre connecté a un téléphone mobile et a l'application Grundfos GO.

Parametres techniques:
Débit nominal : 3,59 m3/h
Nom. hauteur de transport : 25 m
Hauteur maximale de transport : 44 m
Type de joint : BVBP
Homologation : CE
Bande de tolérance de courbe : ISO9906 : 2012 3B
Modele : A
Pression d'enclenchement : 2,2 bars

Matériaux:
Corps de pompe : Composite
Corps de pompe : Verplen C30 01 NO ACLKUV
Roue : Composite
NORYL FE1520PW EPI+PS-GF20

Installation:
Plage de température ambiante : 0 .. 55 °C
Pression de service maximale : 8 bars
Pression d'entrée maximale admissible : 3 bar
Norme de raccordement des canalisations : ISO 228-1
Type de raccordement de la buse d'aspiration : R
Type de connexion de la buse de refoulement : R
Taille de connexion de la buse d'aspiration: 1 pouce
Taille de la buse de décharge : 1 pouce

Liquide:
Liquide pompé : Eau
Plage de température du liquide : 0 .. 45 °C
Température du liquide sélectionné : 20 °C
Densité : 998,2 kg/m3

Données électriques:
Puissance absorbée P1 : 0,9 kW
Puissance nominale - P2 : 0,58 kW
Fréquence électrique secteur : 50 Hz
Tension nominale : 1 x 230 V
Pression nominale : 3,85 A
Protection (CEI 34-5) : IP20
Classe d'isolation (IEC 85) : F
Longueur du câble d'alimentation : 1,5 m
Prise SCHUKO
Unités de contrôle :
Type de connecteur : Type E/F (CEE7/7)

Réservoir:
Volume du réservoir : 15 l

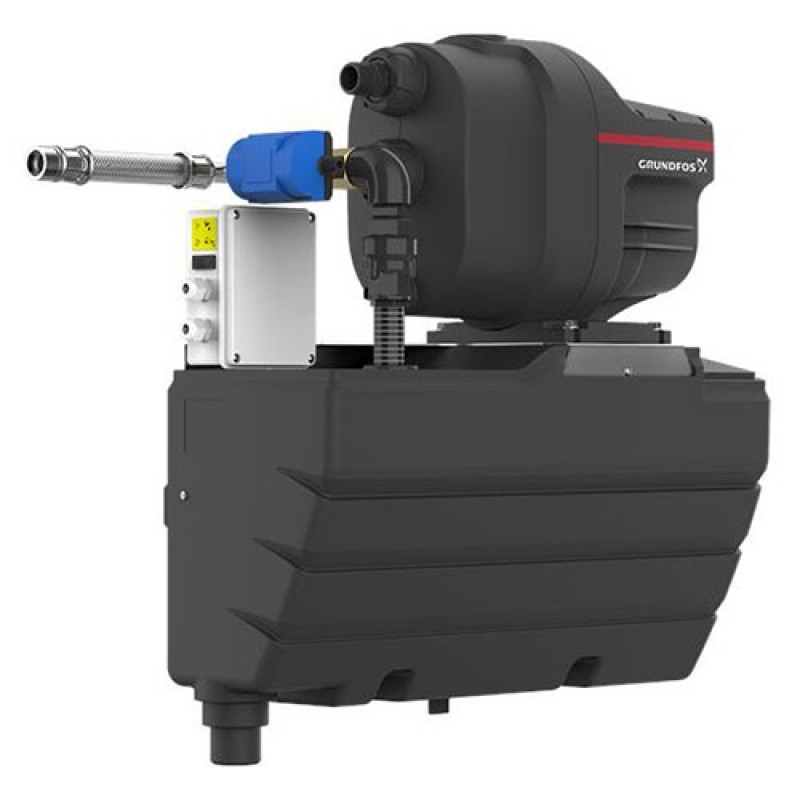

photo d'illustration
