HEIMEIER Limiteur de température de retour Angle modele, filetage 1/2 " 9173-02.800

Description

  Limiteur de température de retour avec et sans préréglage
  Est utilisé, entre autres choses, pour limiter les températures de retour
  des radiateurs ou des systemes combinés plancher chauffant /
  radiateurs pour des petites surfaces (jusqu'a env. 15 m2).
Applications :
- Systemes de chauffage.
Fonctions:
- La limitation maximale de la température de retour.
- Auto-adaptatif avec insert Eclipse.
- Pré régale continu de précision avec insert V-Exact II.
Arret.
- La plage de température est limitée sur les deux extrémités et peut
  etre bloquée.
Type de regulation:
- Régulateur proportionnel sans énergie auxiliaire.

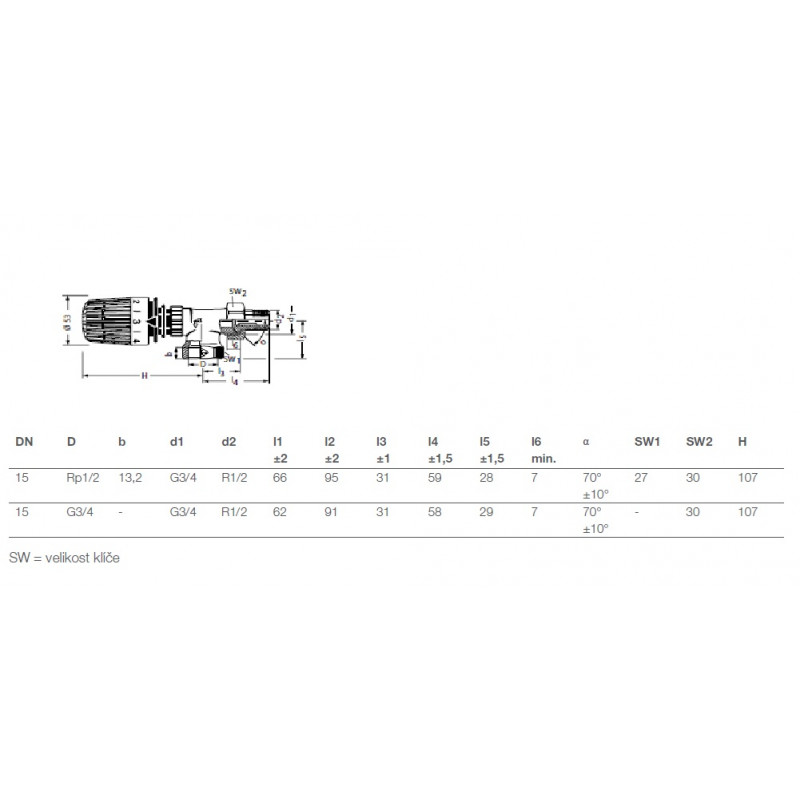

Dimensions:
- DN 15
Classe de pression :
- PN 10
Température:
- Température de service maxi.: 120°C
- Température de service mini.: 2°C
-Température maxi. de la sonde: 60°C
Course de la tige:
- 0,10 mm/K
- Limitation de la course
Plage de débit Eclipse :
- Le débit peut etre réglé dans une plage de 10 a 150 l/h.
- Préréglage d'usine : Position de mise en service.
- Selon EN215, le débit nominal maxi. a 10 kPa est de 115 l/h.
Pression différentielle (?pv) Eclipse :
Pression différentielle maxi. :
- 60 kPa (<30 dB(A))
Pression différentielle mini. :
- 10 – 100 l/h = 10 kPa
- 100 – 150 l/h = 15 kPa
Matériaux:
- Tete thermostatique RTL:
- ABS, PA6.6GF30, laiton, acier,
- Thermostat rempli d’une matiere dilatable.
- Corps de robinet : Bronze industriel résistant a la corrosion.
- Joints toriques : caoutchouc EPDM
- Clapet : caoutchouc EPDM
- Ressort de rappel : Acier inoxydable
- Mécanisme du robinet : Laiton, PPS et SPS (polystyrene
  syndiotactique)
- Tige : Tige en acier inoxydable avec étanchéité par double joint
  torique. Le joint torique extérieur peut etre remplacé sous pression.
Traitement de surface :
- Le corps du robinet et les raccords sont nickelés.
Marquage:
- THE, fleche de sens d'écoulement, DN, II+ -Désignation.
Couleur :
- Blanc RAL 9016
Raccordement des tuyauteries:
  Le corps est conçu pour un raccordement a la tuyauterie filetée, ou
  avec des raccords de compression, a des tubes en acier de précision,
  en cuivre ou multicouche (DN 15 uniquement). Le raccordement aux
  tuyaux plastique est possible avec la version a filet mâle équipée des
  raccords de compression appropriés.

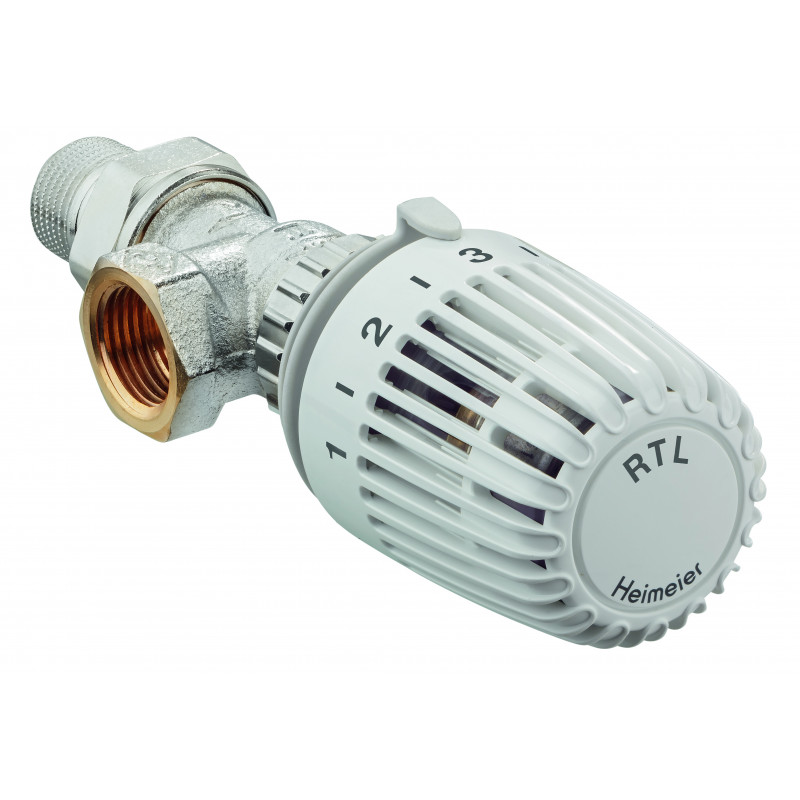

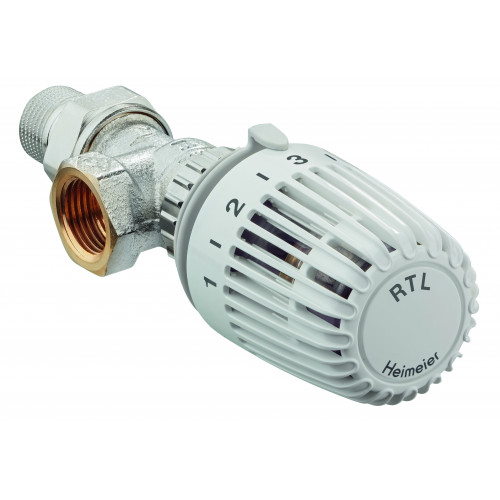

  Photo d'illustration
