HEIMEIER Multibox C/RTL blanc coffret encastré 9303-00.800

Description

  Coffret encastré pour la régulation par pieces de chauffage par le sol
  Multibox K, RTL et K-RTL sont utilisés pour pour le contrôle
  décentralisé de chauffage par le sol, muraux ou systemes combinés
  sol-radiateurs. Compensation jusqu'a 6° par côté en cas de montage
  non perpendi culaire. Couvercle a vis de fixation masquées. Modeles
  avec couvercle et capot gradué apparent blanc ou chromé.
  Souplesse de montage pour tous les types de murs, compensation
  de profondeur de 30 mm.
Multibox C/RTL:
- La limitation maximale de la température de retour
- Préréglage
- Arret
- Purge

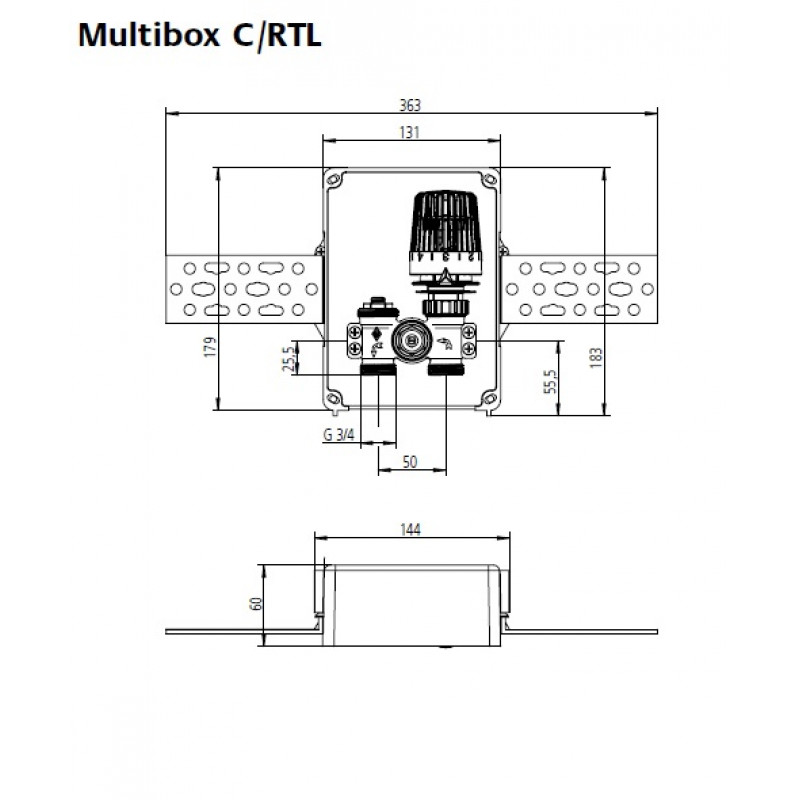

Dimensions:
- Corps de vanne DN 15.
- La profondeur de montage du coffret encastré est de 60 mm
  seulement.
- Souplesse de montage grâce a un écartement variable entre le
  coffret encastré et le couvercle de 30 mm maximum.
- Le couvercle peut compenser une inclinaison du coffret encastré
  jusqu’a 6° par côté.
Voir également Dimensions.
Classe de pression: PN 10
Plage de la réglage:
- Limiteur de température de retour RTL: de 0 °C a 50 °C
Température:
- Température de service maxi.: 90 °C
- Température de service mini.: 2 °C
- Pour tous les modeles Multibox, s’assurer que la température de la
  canalisation montante de l'installation convient a la conception du
  systeme de chauffage par le sol.
Voir Information!
Matériaux:
- Corps de robinet : Bronze industriel résistant a la corrosion.
- Joints toriques : caoutchouc EPDM
- Clapet : caoutchouc EPDM
- Ressort de rappel : Acier inoxydable
- Mécanisme du robinet : Laiton, PPS (polyphénylene sulfure)
- Tige : Tige en acier inoxydable avec étanchéité par double joint
  torique. Le joint torique extérieur peut etre remplacé sous pression.
- Pieces de plastique ABS et PA
- Capteur : Limiteur de température de retour (RTL) rempli d'un fluide
  dilatable.
Traitement de surface:
- Couvercle blanc RAL 9016.
Marquage:
- THE, fleche de sens d'écoulement, II+-Désignation.
Raccordement des tuyauteries:
- Raccord côté tube G3/4 par cône adapté aux bagues a compression
  pour tubes en plastique, en cuivre, en acier de précision et
  multicouche.

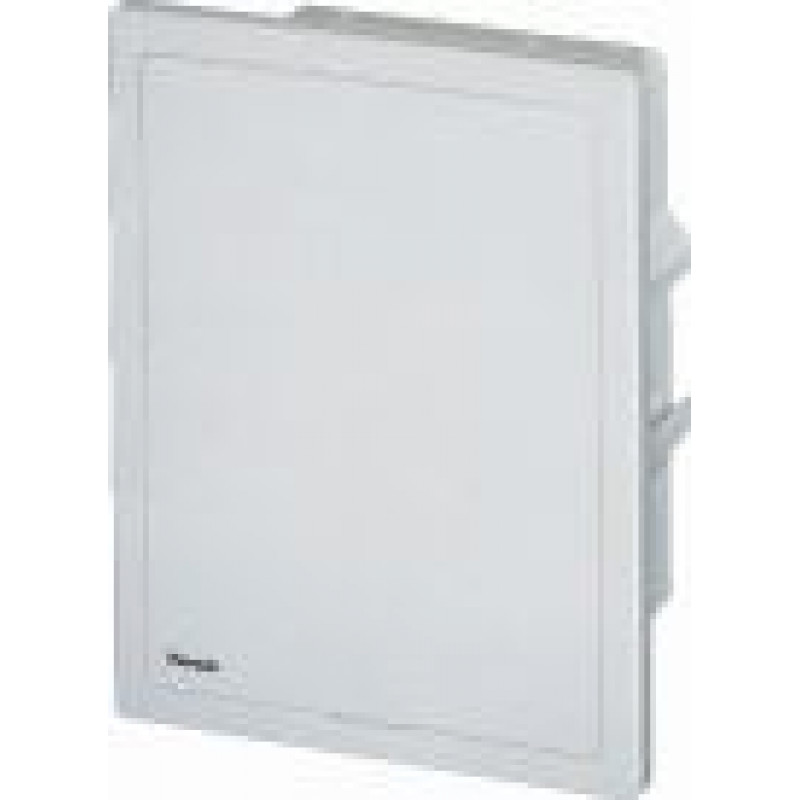

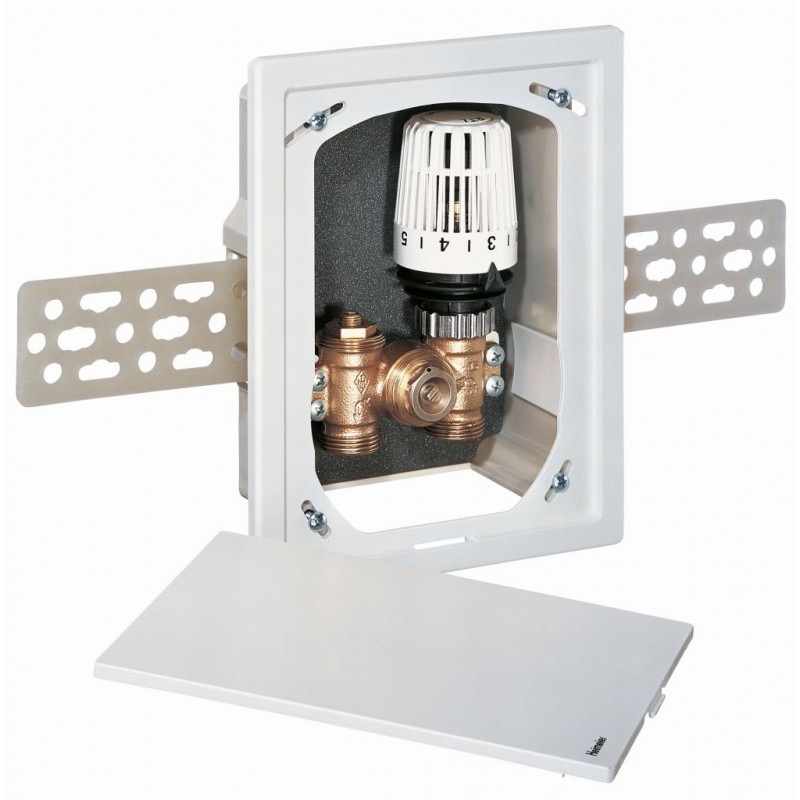

  Photo d'illustration

Les images peuvent différer du produit/article original.
