HEIMEIER Eclipse 1/2" (DN 15) robinet thermostatique , Equerre, filetage male 3935-02.000

Description

  HEIMEIER robinet thermostatique Eclipse 1/2" (DN 15), Equerre,
  filetage male 3935-02.000
  Equerre avec filetage mâle G 3/4
  Robinet thermostatique adaptatif a équilibrage intégré
  Le robinet thermostatique adaptatif Eclipse integre un limiteur de
  débit. On regle le débit souhaité dans le radiateur directement sur le
  robinet. Ce réglage s’effectue en un tournemain dans une plage de
  10 a 150 l/h. En fonctionnement, le débit réglé ne sera jamais
  dépassé, meme en cas de fermeture d'autres robinets de
  l’installation. Eclipse compense les variations de pression
  différentielle ce qui, dans la plupart des cas, évite les calculs
  complexes de préréglage.
- Régulateur de débit intégré
- Élimine les sur débits
- Facile a régler
- Le débit s'obtient en un tour de main
- Plage de débit : 10 a 150 l/h
- Pour une flexibilité maximale
- Idéal pour les rénovations
- Dimensions normalisées DIN et réglage simple du débit
- Tous les robinets IMI Heimeier marqués II+ peuvent etre équipés de
   l’insert adaptatif Eclipse
- par exemple : Calypso standard ou Calypso Exact, Multilux, Multilux4
Applications:
- Systemes de chauffage et refroidissement.
Fonctions:
- Régulation
- Limitation du débit
- Arret

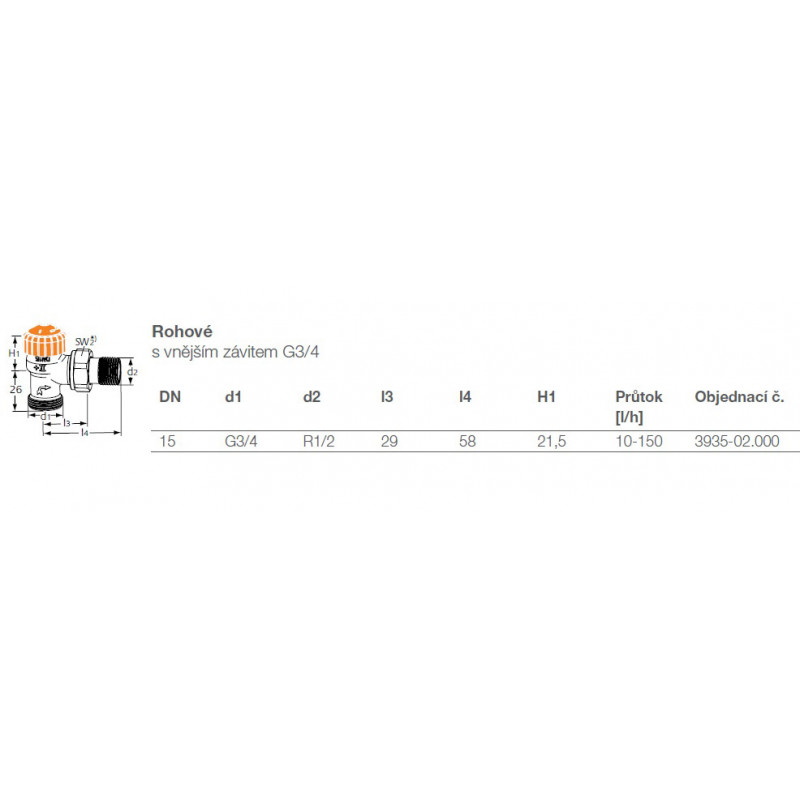

Dimensions: DN 15
Classe de pression: PN 10
Température:
- Température de service maxi.: 120°C, avec couvercle de protection
  ou servomoteur 100 °C, et raccord a sertir 110°C.
- Température de service mini.: -10°C
Plage de débit:
- Le débit peut etre réglé dans une plage de 10 a 150 l/h.
- Préréglage d'usine 150 l/h.
- Selon EN215, le débit nominal maxi. a 10 kPa est de 115 l/h
Pression différentielle maxi.:
- 60 kPa (<30 dB(A))
Pression différentielle mini.:
- 10 – 100 l/h = 10 kPa
- 100 – 150 l/h = 15 kPa
Matériaux:
- Corps de robinet : Bronze industriel résistant a la corrosion.
- Joints toriques : caoutchouc EPDM
- Clapet : caoutchouc EPDM
- Ressort de rappel : Acier inoxydable
- Mécanisme du robinet : Laiton, PPS (polyphénylene sulfure)
- L'ensemble du mécanisme thermostatique peut etre remplacé avec
  l'outil IMI Heimeier sans qu'il soit nécessaire de purger l'installation.
- Tige : Tige en acier inoxydable avec étanchéité par double joint
  torique.
Traitement de surface:
- Le corps du robinet et les raccords sont nickelés.
Raccordement des tuyauteries:
- Le raccordement aux tuyaux plastique est possible avec la version a
  filetage mâle équipée des raccords de compression appropriés.
Raccord a la tete thermostatique et au servomoteur: IMI Heimeier
  M30x1.5

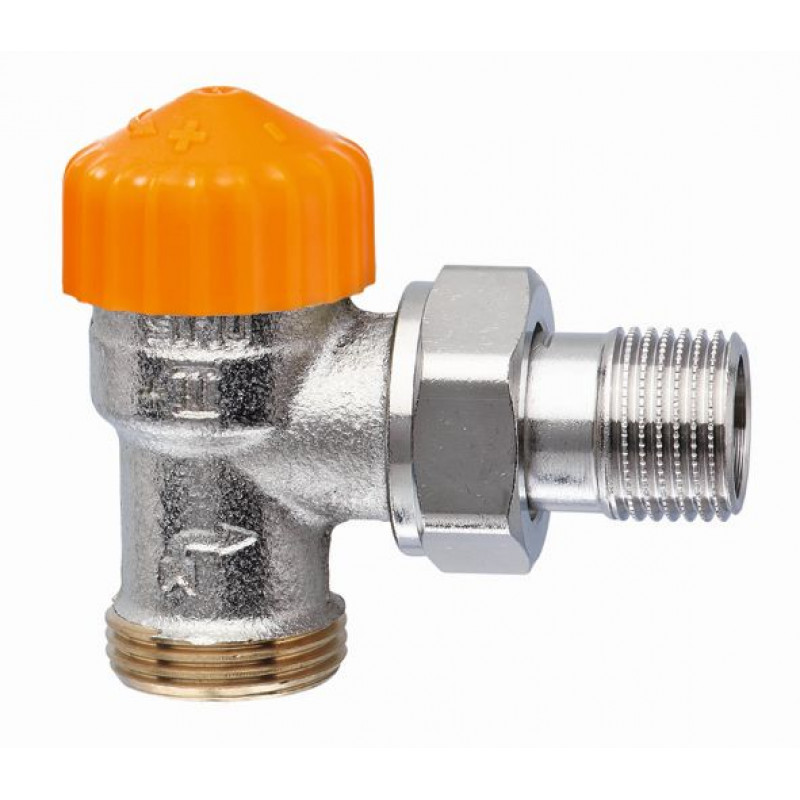

  Photo d'illustration
