WILO Station de pompage DrainLift MINI3-XS-EF 6095127

Description

Station de transfert compacte et prete a raccorder pour vidanger les éviers, douches et baignoires.

Fluide pompé :
Pour la collecte et le transport de l'eau dans les zones domestiques :
Eaux usées sans matieres fécales
Transport des eaux usées selon 12050 :
Les équipements de pompage des eaux usées répondent aux exigences de la norme EN 12050-2.

Construction:
Station de pompage compacte entierement submersible avec pompe submersible, prete a brancher. Le niveau est mesuré a l'aide d'un interrupteur a flotteur vertical. L'évent est intégré au boîtier et est équipé d'un filtre a charbon actif.

Jusqu'a quatre connexions sont disponibles :
1x entrée 50 mm (DN 40), sans clapet anti-retour, réalisée vers le haut, fermée en usine.
2x entrée 50/63 mm (DN 40/50), avec clapet anti-retour, réalisé horizontalement a gauche et a droite, ouvert en usine.
1x raccord de refoulement 40/50 mm (DN 32/40), avec clapet anti-retour, réalisé vers le haut, ouvert en usine.

Contenu de la livraison :
1x collier d'étanchéité 40/50 mm (DN 32/40) pour sortie de pression
2x collier de serrage 32-50 mm
2x raccord d'arrivée 63 mm (DN 50)
2x manchon d'étanchéité 50/63 mm (DN 40/50)
2x clapet anti-retour
4x clips pour tubes 50-70 mm
2x collier de serrage 32-50 mm
2x bouchon d'étanchéité
4 × joint torique
Ancrage (sécurité contre la flottabilité) : 2 x cornieres de montage avec vis et chevilles
Instructions d'installation et d'utilisation

Données d'exploitation:
Domaine d'utilisation autorisé :
- température du fluide : T 3 °C
Max. température moyenne, courte durée jusqu'a 5 min. T 75 °C
- température ambiante : T 3 °C
Pression maximale de service PN : 1 bar
Données moteur :
Connexion secteur : 1~230 V, 50 Hz
Tolérance de tension : ±10 %
Puissance nominale du moteur P2 : 0,25 kW
Vitesse nominale n : 2700 1/min
Courant nominal IN : 2 A
Classe d'isolation F
Classe de protection du moteur : IP68
Max. fréquence de commutation t : 20 1/h


Matériaux:
Matériau du réservoir : ABS
Corps de pompe : PP-GF20
Roue : PP-GF20
Dimensions pour l'installation :
Raccordement des tuyaux côté aspiration : DN 32
Raccordement du tuyau de refoulement : DN 32

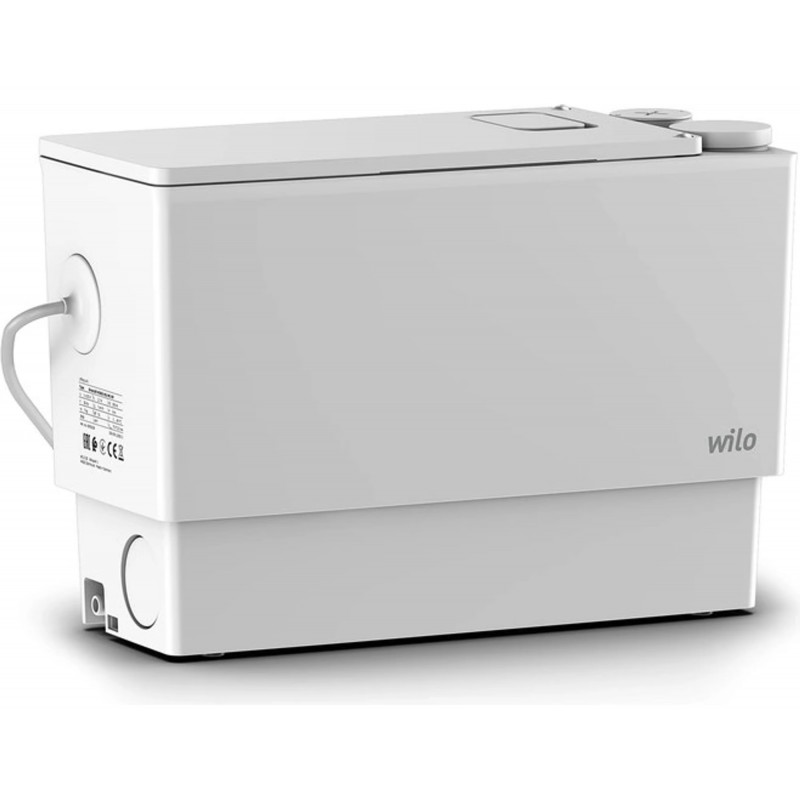

photo d'illustration

Spécificités

Spécificités
Puissance	420 W
Pression d'entrée	DN 32
Pression de sortie	DN 32
Tension d'alimenation	1~230 V, 50 Hz
Raccordement au réseau	1 bar
Type	MINI3-XS-EF

Documents
