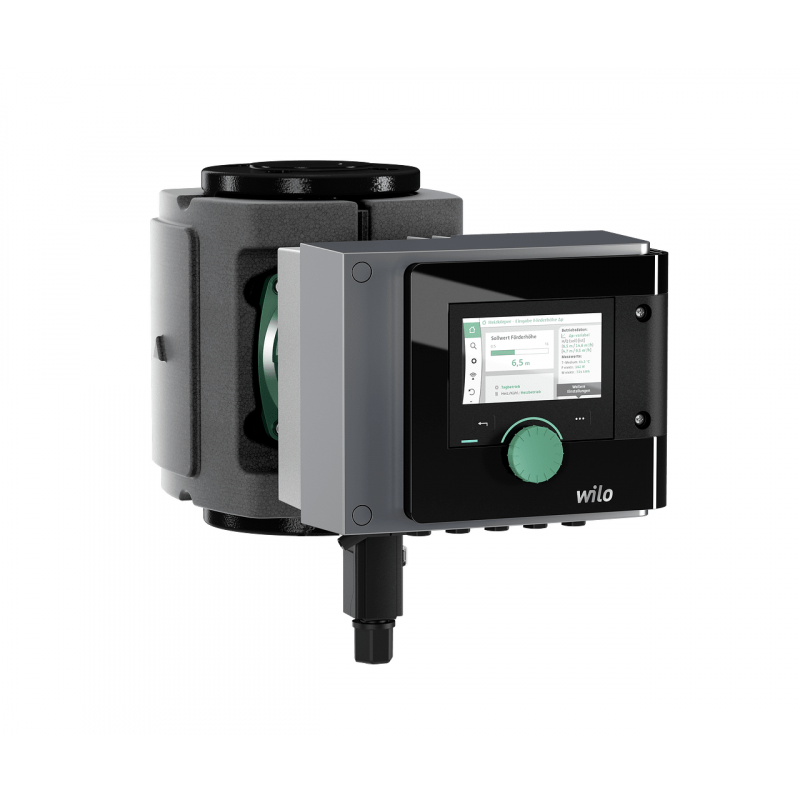

WILO Stratos MAXO 40/0,5-12 PN6/10-R7 Pompe de circulation 2217951

Description

Circulateur intelligent premium Wilo-Stratos MAXO-R7 (R7 = sans capteur de température interne)

Circulateur a rotor noyé en ligne a haut rendement avec moteur a aimant permanent et adaptation électronique des performances hydrauliques. Pour l'eau de chauffage, l'eau froide et les mélanges eau-glycol. Indice d'efficacité énergétique (IEE) selon le type de pompe entre ? 0,17 et ? 0,19.

Modes de régulation :

• Adaptation automatique et continue de la puissance en fonction des besoins de l'installation, sans indication de la valeur de consigne Wilo-Dynamic Adapt plus (parametre d'usine). Jusqu'a 20 % d'économie d'énergie par rapport au mode de régulation dp-v.
• Température constante (T-const.)
• Température différentielle constante (dT-const.)
• Optimisation du débit du circulateur primaire, en fonction des besoins, grâce a la mise en réseau et a la communication avec plusieurs circulateurs (Multi-Flow Adaptation).
• Débit constant (Q-const.)
• Régulateur de pression différentielle dp-c sur un point éloigné dans la tuyauterie (régulation du point critique)
• Pression différentielle constante (dp-c)
• Pression différentielle variable (dp-v) avec saisie du point de fonctionnement nominal en option
• Vitesse de rotation constante (n-const.)
• Régulation PID définie par l'utilisateur

Fonctions :

• Mesure de la quantité de chaleur (possible avec capteur de température de fluide Wilo en accessoire ou des capteurs de température analogiques, par ex. 2x PT1000)
• Mesure de la quantité de froid (possible avec capteur de température de fluide Wilo en accessoire ou des capteurs de température analogiques, par ex. 2x PT1000)
• Arret automatique de la pompe a la détection d'un débit nul (No-Flow Stop)
• Commutation entre les modes Chauffage et Froid (automatique, externe ou manuelle) (automatique possible avec capteur de température de fluide Wilo en accessoire)
• Limitation du débit réglable a l'aide de la fonction Q-Limit (Q_min. et Q_max.)
• Modes de fonctionnement en pompe double : Marche parallele avec rendement optimisé pour dp-c et dp-v, mode de fonctionnement normal/secours
• Sauvegarde et réinitialisation des parametres configurés de la pompe (3 points de restauration)
• Affichage des rapports de défauts et messages d'avertissement en texte clair avec proposition de mesures correctives
• Fonction de purge pour purge automatique de la chambre rotorique
• Fonctionnement ralenti automatique (possible avec capteur de température de fluide Wilo en accessoire)
• Fonction de dégommage automatique et protection intégrale moteur intégrée
• Détection du fonctionnement a sec

Affichage :

• Mode de régulation
• Valeur de consigne
• Débit
• Température (possible avec capteur de température de fluide Wilo en accessoire)
• Puissance absorbée
• Consommation électrique
• Influences actives (p. ex. ARRET, No-Flow Stop)

Version :

• 2 entrées analogiques configurables : 0-10 V, 2-10 V, 0-20 mA, 4-20 mA et PT1000 conventionnel ; alimentation électrique avec +24 V CC
• 2 entrées numériques configurables (Ext. Off, Ext. Min, Ext. Max, chauffage/refroidissement, commande manuelle de forçage (gestion technique centralisée dissociée), verrouillage (verrouillage des touches et protection de la configuration de commande a distance))
• 2 relais de signalisation configurables pour les rapports de défauts et de marche
• Emplacement pour modules CIF Wilo avec interfaces pour gestion technique centralisée GTC (accessoires en option : modules CIF Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, PLR,CANopen)
• Wilo Net comme bus de systeme Wilo pour la communication entre produits Wilo, p. ex. Multi-Flow Adaptation, fonctionnement pompe double et Wilo-Smart Gateway
• Régime de secours automatique en cas de conditions spéciales (vitesse de rotation du circulateur définissable), p. ex. en cas de défaut de la communication bus ou des valeurs de capteur
• Écran couleur graphique (4,3 pouces) avec commande par bouton de pilotage manuel
• Lecture et réglage des données d'exploitation ainsi que, p. ex., création d'un protocole de mise en service par interface Bluetooth (sans accessoire supplémentaire) a l'aide de l'application Wilo-Assistant
• Pilotage pompe double intégré (les pompes doubles sont câblées) en cas d'utilisation de 2 pompes simples comme unité de pompe double, connexion via Wilo Net
• Détection de rupture de câble par signal analogique (avec 2-10 V ou 4-20 mA)
• Possibilité d'installation en extérieur avec protection contre les intempéries conformément a la notice de montage et de mise en service
• Date et heure préréglées
• Coque d'isolation thermique pour le chauffage

Contenu de la livraison

• Pompe
• Wilo-Connector optimisé pour toutes les tailles de construction
• 2 passe-câbles a vis M16 x 1,5
• 2 joints d'étanchéité avec raccord fileté
• Coque d'isolation thermique
• Notice de montage et de mise en service

Accessoires en option :

• Isolation contre le froid ClimaForm pour éviter la formation des condensats
• Module CIF : Modbus TCP, Modbus RTU, BACnet IP, BACnet MS/TP, LON, PLR, CANopen
• Capteur PT 1000 (B) a appliquer sur la tuyauterie (pour eau chaude sanitaire)
• Capteur PT 1000 (AA) pour montage en doigt de gant
• Capteur de pression différentielle
• Smart-Gateway
• Capteur de température du fluide Wilo (a monter pour mesurer et afficher la température du fluide, pour mesurer la quantité de chaleur et de froid, ainsi que pour utiliser les modes de régulation liés a la température T-const., dT-const.)
